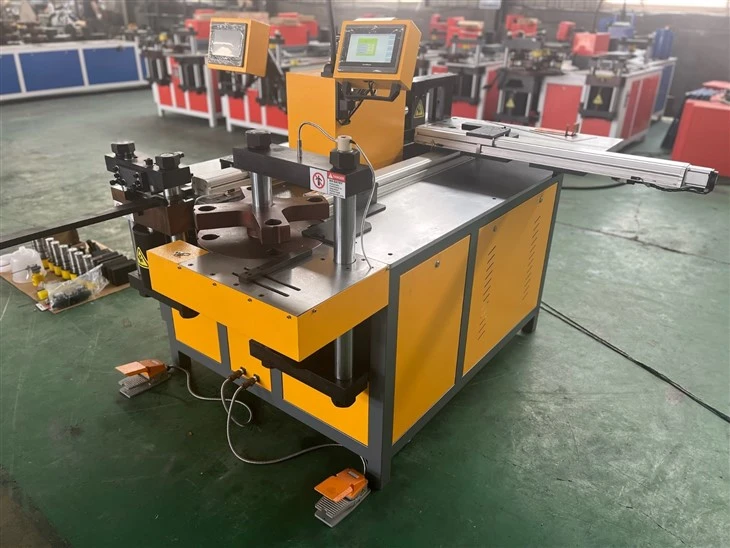

เครื่องดัดบัสบาร์แบบหยุดเซิร์ฟเวอร์อัตโนมัติ

ขั้นตอนที่ 1:แตะปุ่ม 【การเรียกพารามิเตอร์】 คลิกที่ไอคอน 【รูปตัว L】 เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์การดัดรูปตัว L ดังแสดงด้านล่าง:

ขั้นตอนที่ 2:เลือก [แม่พิมพ์ประเภท 40] ตั้งค่าความหนาของแท่งทองแดงเป็น 5 มม. มุมเป็น 90 องศา และระยะเวลาในการยึดเป็น 1 วินาที (แก้ไขในอินเทอร์เฟซการทำงาน) สามารถตั้งค่าการชดเชยความยืดหยุ่นได้ตามมุมจริงหลังจากการประมวลผลแท่งทองแดงเสร็จสมบูรณ์ โดยไม่ต้องตั้งค่าในตอนนี้

หมายเหตุ: การชดเชยความยืดหยุ่น=มุมที่กำหนด - มุมจริง เมื่อมุมที่กำหนดน้อยกว่ามุมจริง การชดเชยความยืดหยุ่นจะเป็นค่าลบ เมื่อมุมที่กำหนดมากกว่ามุมจริง การชดเชยความยืดหยุ่นจะเป็นค่าบวก (ช่วง -15.00 องศาถึง 15.00 องศา)

การเลือกแม่พิมพ์ที่เหมาะกับแท่งทองแดง 40L: เหมาะสำหรับแท่งทองแดงขนาดต่ำกว่า 5 มม.

80L: เหมาะสำหรับแท่งทองแดงขนาดเกิน 6 มม.

ขั้นตอนที่ 3:คลิกยืนยัน กลับสู่อินเทอร์เฟซการทำงาน

ขั้นตอนที่ 4:วิธีการใช้งานสำหรับการดัดมุม:

(1) ในโหมดควบคุมด้วยตนเอง ให้คลิกปุ่มเดินหน้าหรือเหยียบสวิตช์เหยียบ ในขณะนี้ กระบอกน้ำมันจะขับเคลื่อนแม่พิมพ์ดัดไปข้างหน้า และมุมของแท่งทองแดงจะค่อยๆ ลดลง หยุดจนกว่าแท่งทองแดงจะดัดเป็นมุมที่ตั้งไว้ แล้วกดปุ่ม 【 ย้อนกลับ 】 เมื่อกลับ หากจำเป็นต้องปรับมุมให้ละเอียด คุณสามารถเลือกเปลี่ยนจาก “ต่อเนื่อง” เป็น “นิ้ว” ในโหมดแมนนวลเพื่อปรับละเอียดได้

(2) ในโหมดควบคุมอัตโนมัติ ให้กดสวิตช์เหยียบ แล้วกระบอกน้ำมันจะขับเคลื่อนแม่พิมพ์ดัดไปข้างหน้า

หลังจากถึง 【 ขีดจำกัดตำแหน่งด้านหน้า 】 และ 【 ระยะเวลาการยึด 】 แม่พิมพ์ดัดจะกลับสู่ตำแหน่งที่น้อยกว่าหรือเท่ากับจุดเริ่มต้นและหยุดโดยอัตโนมัติ

ขั้นตอนที่ 5: นำแท่งทองแดงออกแล้วทำการดัดมุมให้เสร็จ

ขั้นตอนที่ 1:แตะไอคอน 【 รูปตัว Z 】 ใน 【 การเรียกพารามิเตอร์ 】 เพื่อเข้าสู่

อินเทอร์เฟซการตั้งค่าพารามิเตอร์การดัดรูปตัว Z ดังที่แสดงในรูปต่อไปนี้:

ขั้นตอนที่ 2:เลือก [แม่พิมพ์ประเภท 40] ตั้งค่าความหนาของแท่งทองแดง H1 เป็น 3 มม. ความสูงเหลื่อม H เป็น 50 มม. และตั้งค่าความยาวขอบเอียง L1 L2 เป็น 80 มม. และความยาวรวม L คือ 300 มม. หลังจากคลิกปุ่ม [คำนวณ] ระบบจะคำนวณความยาวและมุมที่ต้องการของแท่งทองแดงโดยอัตโนมัติ จากนั้นคลิกปุ่ม [ยืนยัน] เพื่อดัดแท่งทองแดง

ขั้นตอนที่ 3:ยืนยันและกลับสู่หน้าจอการทำงาน (ตามที่แสดงในรูปด้านล่าง)

ขั้นตอนที่ 4:สำหรับวิธีการใช้งานการดัดมุมโค้งแบบ Z-bend

โปรดดูขั้นตอนที่สามของการโค้งแบบ L

หมายเหตุ: ตำแหน่งการดัดโค้งแรกจะตั้งตามขนาด

ตามรูปวาด และตำแหน่งการดัดโค้งที่ 2 มีความยาวเอียง 80 มม.

ขั้นตอนที่ 5:นำแท่งทองแดงออก กระบวนการดัดรูปตัว Z เสร็จสมบูรณ์

1. แตะไอคอน "รูปตัว U" ใน "การเรียกพารามิเตอร์" เพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าพารามิเตอร์การดัดรูปตัว U ดังที่แสดงในรูปต่อไปนี้:

2 วิธีการใช้งานของส่วนโค้งรูปตัว U นั้นเหมือนกับส่วนโค้งรูปตัว L สำหรับคำแนะนำโดยละเอียดและคำแนะนำการใช้งาน โปรดดูส่วนโค้งรูปตัว L

หมายเหตุ: [แม่พิมพ์ประเภท 40]: เมื่อความหนาของแท่งทองแดงต่ำกว่า 5 มม. (รวม 5 มม.) โปรดเลือกแม่พิมพ์ประเภท 40

แม่พิมพ์ประเภท 80: เมื่อความหนาของแท่งทองแดงคือ 8 มม. หรือมากกว่า (รวม 8 มม.) โปรดเลือกแม่พิมพ์ประเภท 80

【 แม่พิมพ์ 】: เมื่อลูกค้าปรับแต่งแม่พิมพ์พิเศษ ตัวเลือกนี้จะถูกนำมาใช้

การจำกัดการดัด: เป็นโหมดการทำงานที่ใช้กันทั่วไปเมื่อไม่ทราบมุมการดัด และการทำงานก็ง่ายและรวดเร็ว (ดังแสดงในรูปด้านล่าง)

1. ในโหมด [Manual Control] ให้คลิกที่ [Forward] หรือเหยียบสวิตช์เหยียบ ในตอนนี้ กระบอกน้ำมันจะขับเคลื่อนแม่พิมพ์ดัดให้เคลื่อนไปข้างหน้า และมุมของแท่งทองแดงจะค่อยๆ ลดลง เมื่อตาเห็นว่ามุมดัดคล้ายกัน ให้หยุด หากคุณต้องการพับมุมเดียวกัน ให้คลิกที่ [Set as Front Limit] และ [Positioning Front Limit] จะกลายเป็นค่าเดียวกับ [Current Position] ทันที เมื่อดัดโค้งที่สอง แม่พิมพ์ดัดจะหยุดเมื่อถึงตำแหน่งขีดจำกัดด้านหน้านี้ หากมุมไม่เพียงพอและจำเป็นต้องปรับ คุณสามารถเลือก [Continuous] ใน [Manual Mode] เมื่อกลับสู่โหมดแมนนวล คุณต้องกดปุ่ม 【 Back 】 เพื่อกลับ

หมายเหตุ: แม่พิมพ์ดัดจะเคลื่อนไปข้างหน้าได้เฉพาะเมื่อค่าขีดจำกัดการกำหนดตำแหน่งล่วงหน้ามากกว่าค่าตำแหน่งปัจจุบันเท่านั้น

2. ในโหมดควบคุมอัตโนมัติ ให้กดสวิตช์เหยียบกระบอกน้ำมันเพื่อขับเคลื่อนแม่พิมพ์ดัดไปข้างหน้า และหยุดเมื่อถึงขีดจำกัดของตำแหน่ง เมื่อเวลาการยึดหมดลง แม่พิมพ์จะกลับสู่จุดเริ่มต้นการประมวลผลโดยอัตโนมัติ
